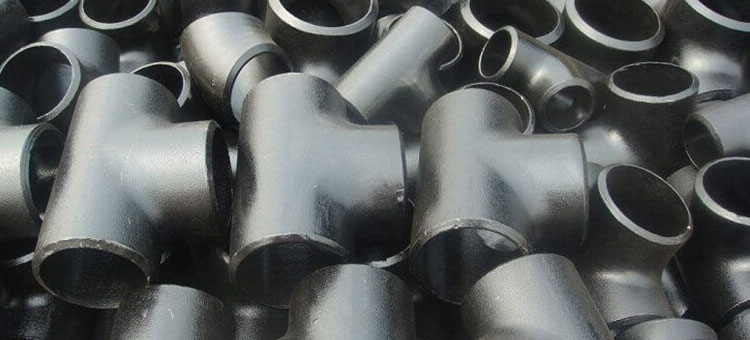

ASTM A420 WPL6配件
ASTM A420 WPL6配件广泛应用于低温压力管道和压力容器。根据ASME锅炉和压力容器规范,ASTM A420 WPL6材料不允许在动力锅炉的施工中使用。Astm a420 wpl6对焊管件是一种可焊接的管件,允许流动方向改变,分支,减少管道尺寸或附加附加设备。它按照ANSI / ASME B16.9制造。LTCS A420 WPL6焊接配件兼容ASTM A333 6级管道和ASTM A350 LF2 1级法兰。它具有优异的拉伸、高延展性、成形和旋压性能,进一步是非磁性的,冷加工时变为微磁性。广泛应用于造船、海洋、水系统、油田等行业。sa420 WPL6弯头冲击测试在-50°F。它是管道系统中改变流体流动方向的关键部件。用于使管道向某一方向旋转45度或90度,连接公称直径相同或不同的两根管道。低温碳钢ASTM A420 WPL6弯头耐点蚀、一般腐蚀、硫酸、磷酸、硝酸和含氯化物的化学物质的缝隙腐蚀。A420 WPL6管件是低温应用的锻造碳钢和合金钢管道配件的标准规范。它特别用于低温条件下。它具有优异的拉伸、高塑性、成形和旋压性能,本质上是非磁性的,冷加工时变为微磁性。
类型 | 描述 | 美国离岸价格 | 马来西亚离岸价格 | 欧洲离岸价格 | 新加坡离岸价格 | 沙特阿拉伯(KSA)离岸价格 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
单位/地铁 | 单位/地铁 | 单位/地铁 | 单位/地铁 | 单位/地铁 | |||||||
ASTM A420等级wpl6 | 尺寸:6"NB x Sch.40, 90度弯头 | 美元 | 24.14 | 马来西亚林吉特 | 98.25 | 欧元 | 20.28 | 新加坡元 | 32.35 | 沙特阿拉伯里亚尔 | 90.53 |
WPL6材料尺寸 | Ansi / asme b16.9, b16.9, mss-sp-75 |
---|---|
ltc配件级 | A420 WPL6 |
ASTM A420 WPL6规格标准 | LTCS astm a420 wpl6 / wpl3 |
ltc配件类型 | 无缝/焊接/装配式/ A420 WPL6焊接配件 |
LTCS管件颜色 | 黑色的 |
LTCS材料尺寸范围 | ½" NB到120" NB,无缝½"到24 ",焊接½"到120",两个接头/两个半管接头6 "到48 " |
LTCS管件尺寸 | Ansi / asme b16.9, b16.28, mss-sp-43。 |
ltc配件类型 | 配件,管件,弯头,三通,异径管,盖 |
表面处理 | 喷砂,滚砂,喷砂 |
LTCS管件适用标准 |
|
弯曲半径 | R=1D, 2D, 3D, 5D, 6D, 8D, 10D或自定义 |
材料ASTM A420 WPL6壁厚 | SCH10, SCH20, SCH30, STD, SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS均有NACE MR 01-75提供 |
A420 Gr WPL6工艺 | 对接焊接/锻造 |
类型ltc的材料 | 异径管,同心异径管,弯头,长径弯头,短径弯头,三通,等径三通,异径三通,十字,弯管,长径弯头,清管弯头,螺旋变径管,椭圆变径管,偏心变径管,管端盖 |
ASTM A420 WPL6焊接配件应用和用途 | 石油、化工、电力、天然气、冶金、造船等 |
ASTM A420 WPL6无缝/焊接管件100%射线照相检测 |
ASTM A420 WPL6配件
ltc配件
A420 WPL6管件
sa420 WPL6弯头
ASTM A420 WPL6对焊管件
LTCS A420 WPL6焊接配件
公称管道尺寸。 | ASTM A420碳钢90°弯头 | ASTM A420碳钢45°弯头 | ASTM A420碳钢180°回转长半径 | |||||||||||
长半径 | 短半径 | 3 r | 长半径 | 3 r | 性病 | XS | ||||||||
性病 | XS | 原理图。160 | XXS | 性病 | XS | 性病 | XS | 性病 | XS | 性病 | XS | |||
½ | .18 | .25 | .09点 | .19 | .35点 | |||||||||
¾ | .19 | .25 | .09点 | .19 | .40 | 主板市场 | ||||||||
1 | .40 | 50 | .60 | 综合成绩 | .25 | 0.25 | 。31 | 综合成绩 | 1.00 | |||||
1¼ | .60 | .90 | 1.00 | 1.38 | .4 | 0.38 | 50 | 1.25 | 1.75 | |||||
1½ | .90 | 1.15 | 1.80 | 1.50 | 56 | 综合成绩 | .40 | i = | 1.88 | 2.39 | ||||
2 | 1.60 | 2.20 | 3.25 | 3.50 | 1.00 | 1.50 | 3.00 | 4.00 | 结果 | 1.19 | 1.5 | 2.1 | 3.23 | 4.40 |
2½ | 3.25 | 4.00 | 5.13 | 7.00 | 2.13 | 2.80 | 6.00 | 8.00 | 1.75 | 2.13 | 3.00 | 4.00 | 6.50 | 8.00 |
3. | 5.00 | 6.50 | 8.50 | 11.0 | 3.00 | 4.25 | 10.0 | 13.0 | 2.63 | 3.50 | 5.00 | 7.00 | 10.25 | 13.00 |
3½ | 6.75 | 8.35 | 16.0 | 4.50 | 6.00 | 13.0 | 18.0 | 3.50 | 4.50 | 7.00 | 9.00 | 13.00 | 16.75 | |
4 | 9.00 | 13.5 | 18.0 | 20.0 | 6.25 | 8.50 | 18.0 | 25.0 | 4.50 | 6.10 | 9.00 | 13.0 | 18.5 | 25.0 |
5 | 15.0 | 22.0 | 32.0 | 36.0 | 9.60 | 14.0 | 29.0 | 43.0 | 7.50 | 10.7 | 15.0 | 22.0 | 30.0 | 44.0 |
6 | 24.5 | 35.0 | 57.0 | 65.0 | 18.0 | 23.0 | 45.0 | 70.0 | 12.0 | 17.5 | 23.0 | 35.0 | 50.0 | 70.0 |
8 | 50.0 | 71.0 | 120 | 118 | 34.0 | 47.5 | 90.0 | 140 | 23.0 | 35.0 | 45.0 | 70.0 | 95.0 | 142 |
10 | 88.0 | 107 | 260 | 58.0 | 70.0 | 159 | 218 | 43.0 | 53.0 | 80.0 | 109 | 117 | 215 | |
12 | 125 | 160 | 450 | 80.0 | 104 | 233 | 310 | 62.0 | 84.0 | 117 | 155 | 230 | 320 | |
14 | 160 | 205 | 572 | 105 | 140 | 298 | 400 | 80.0 | One hundred. | 149 | 200 | 325 | 400 | |
16 | 206 | 276 | 132 | 174 | 390 | 520 | One hundred. | 135 | 195 | 260 | 412 | 550 | ||
18 | 260 | 340 | 167 | 219 | 495 | 660 | 126 | 167 | 248 | 330 | 510 | 690 | ||
20. | 320 | 420 | 210 | 275 | 610 | 810 | 160 | 206 | 305 | 405 | 640 | 830 | ||
22 | 394 | 520 | 735 | 980 | 197 | 260 | 368 | 490 | 787 | 1040 | ||||
24 | 460 | 600 | 298 | 392 | 875 | 1170 | 238 | 300 | 438 | 585 | 890 | 1200 | ||
26 | 550 | 729 | 1030 | 1370 | 275 | 365 | 515 | 685 | ||||||
30. | 734 | 975 | 1370 | 1830 | 367 | 488 | 685 | 915 | ||||||
36 | 1062 | 1412 | 1970 | 2630 | 531 | 706 | 985 | 1315 |
ASTM A420 WPL6对焊管件 | |
---|---|
日程安排 | Sch 10S - 80S |
sa420 WPL6配件类型 | 90ºSRs, 45º弯头, 同心减速机,偏心减速机, 低温。碳钢三通、异径三通和短端配件 |
大小 | 1/2 " - 12” |
年级 | C | 锰 | P | 年代 | 如果 |
WPL6 (1) (2) | 0.3 | 0.60 - -1.35 | 0.035 | 0.04 | 0.15 - -0.30 |
WPL9 | 0.2 | 0.40 - -1.06 | 0.03 | 0.03 | - |
年级 | 倪 | 铜 | Cr | 莫 | V | 注 |
WPL6 (1) (2) | 0.4 | 0.4 | 0.3 | 0.12 | 0.08 | 0.02 |
WPL9 | 1.60 - -2.24 | 0.75 - -1.25 | - | - | - | - |
抗拉要求 | ASTM A420 WPL6配件 |
抗拉强度 分钟,ksi (MPa) |
60 - 85 (415 - 585) |
屈服强度 分钟,ksi (MPa) |
35 [240] |
材料 | 管道 | Fttg | 焦距 | 阀门 | 螺栓和螺母 |
---|---|---|---|---|---|
碳钢 合金 低温 |
澳大利亚Gr 6 | A420 Gr WPL6 | A350 Gr LF2 | A352 Gr LCB | A320 Gr地级 A194 Gr 7 |
澳大利亚Gr 3 | A420 Gr WPL3 | A350 Gr LF3 | A352 Gr LC3 |
Temp。 | -20 ~ 100 | 150 | 200 | 300 | 400 | 500 |
*马斯 | 17.1 | 17.1 | 17.1 | 17.1 | 17.1 | 17.1 |
Temp。 | 600 | 650 | 700 | 750 | 800 | 850 |
*马斯 | 17.1 | 17.1 | 15.6 | 13.0 | 10.8 | 8.7 |
LTCS A420 WPL6焊接配件制造商
