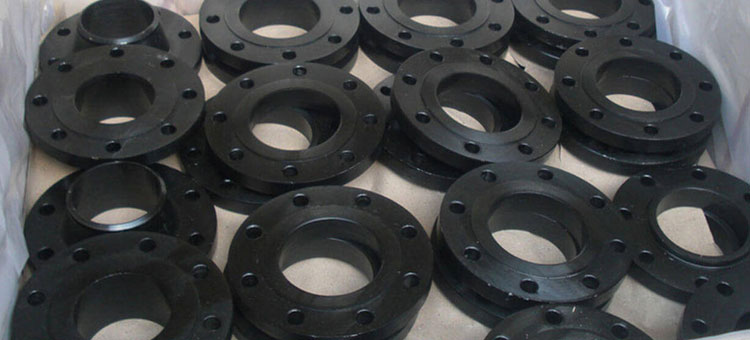

Astm A694法兰
sa 694法兰用于连接管道、阀门、泵等设备,形成管道系统。它通常是焊接或螺钉形式。它接头是用螺栓把两者连接起来的法兰用垫片在它们之间提供密封。
有不同类型的astm a694法兰如ASTM A694滑接法兰、ASTM A694盲法兰、ASTM A694承插焊法兰、ASTM A694孔板法兰、ASTM A694长焊颈法兰、ASTM A694螺纹法兰等。
可选用低合金钢、合金钢或碳钢。它可以很容易地用棒、板、锭或小方坯来制造。
可用于水、油和气体的温度在-30ºC(-20ºF)和+593ºC(+1100ºF)之间的应用。
因其高强度和高承压能力而广泛应用于传动服务。这是有用的高压管道系统,他们用于运输石油,天然气和石化聚集物。
通常用于连接多个阀门到住宅区域的热交换器。品质优良,经久耐用。狗威国际a694 f52法兰是什么由于含碳量高,具有较高的强度,但由于钼保持其柔韧性,易形成不同的形状。
类型 | 描述 | 美国离岸价格 | 马来西亚离岸价格 | 欧洲离岸价格 | 新加坡离岸价格 | 沙特阿拉伯(沙特)离岸价 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
单位/地铁 | 单位/地铁 | 单位/地铁 | 单位/地铁 | 单位/地铁 | |||||||
ASTM A694法兰 | 尺寸:10"NB x 900#,盲法兰 | 美元 | 183.12 | 马来西亚林吉特 | 745.30 | 欧元 | 153.82 | 新加坡元 | 245.38 | 沙特阿拉伯里亚尔 | 686.70 |
规范 | Astm a694 / asme sa694 |
维 | ANSI/ASME B16.5、b16.47系列A和B、B16.48、BS4504、bs10、EN-1092、DIN等。 |
标准 | ANSI, ASME, BS, DIN, EN等。 |
成绩 | F42、F46、F52、F60、F65、F70、A36、A516 Gr. 70、60 |
大小 | 1/2 "至48” |
类/压力 | 150#、300#、600#、900#、1500#、2500#、PN6、PN10、PN16、PN25、PN40、PN64等 |
法兰面类型 | 平面(FF)、凸起(RF)、环形接头(RTJ) |
Astm A694法兰
Astm A694 F65法兰滑动
Astm A694 F60盲法兰
Astm A694 F52焊接颈法兰
Sa 694法兰
A694钢法兰
标准 | 类 | 直径 | 螺栓圆直径 | 螺栓的数量 | 螺栓的尺寸 | 螺栓孔直径 |
---|---|---|---|---|---|---|
AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
2129法兰 | 表C | 95 | 67 | 4 | 13 | 14 |
表D | 95 | 67 | 4 | 13 | 14 | |
表E | 95 | 67 | 4 | 13 | 14 | |
F表 | 95 | 67 | 4 | 13 | 14 | |
表H | 114 | 83 | 4 | 16 | 17 | |
表J | 114 | 83 | 4 | 16 | 17 | |
ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
ISO 7005 (DIN)法兰 | PN6 | 80 | 55 | 4 | M10 | 11 |
PN10 | 95 | 65 | 4 | M12 | 14 | |
PN16 | 95 | 65 | 4 | M12 | 14 | |
PN20 | 90 | 60.5 | 4 | M14 | 16 | |
PN25 | 95 | 65 | 4 | M12 | 14 | |
PN40 | 95 | 65 | 4 | M12 | 14 |
ASME / ANSI B 16.5 | 焊接颈,滑动,盲板,高轮毂盲板,承插焊接,搭接接头,螺纹,环型接头法兰 |
压力类 | 150 300 400 600 900 1500 2500 |
ASME / ANSI B 16.47 | 焊颈,盲板[系列A和B]法兰 |
压力类 | 75 150 300 400 600 900 |
ASME / ANSI B 16.36 | 焊接颈,滑套,螺纹法兰 |
压力类 | 300, 400, 600, 900, 1500, 2500 |
b4504第3.1节 | 焊颈,带环滑套,带环螺纹,搭接管端,板,松板,带环松板,空白法兰 |
压力类 | pn2.5到pn40 |
BS 4504(第1部分) | 焊颈,轮毂滑入轮毂螺纹,板,松板与焊板领,空白法兰 |
压力类 | 从pn2.5到pn400 |
BS 1560老板 | 焊颈,承插焊,插接,盲板,螺纹凸台,搭接法兰 |
压力类 | 150 300 400 600 900 1500 2500 |
BS10 | 焊接颈,板滑入,螺纹毂,滑入毂,盲法兰 |
表格 | D e f h |
喧嚣法兰 | Din 2527、2566、2573、2576、2641、2642、2655、2656、2627、2628、2629、2631、2632、2633、2634、2635、2636、2637、2638、2673 |
压力类 | pn6到pn100 |
美国机械工程师学会 |
|
---|
元素 | F42含量,% | F52含量,% | 内容,法郎% | F65含量,% | F70含量,% |
碳(C) | 0.13 ~ 0.20 | 0.16 ~ 0.22 | 0.17 ~ 0.23 | 0.17 ~ 0.23 | 0.06 ~ 0.10 |
硅(Si) | 0.20 ~ 0.40 | 0.15 ~ 0.40 | 0.15 ~ 0.40 | 0.15 ~ 0.40 | 0.20 ~ 0.40 |
锰(Mn) | 1.20 ~ 1.60 | 1.10 ~ 1.40 | 1.20 ~ 1.50 | 1.30 ~ 1.60 | 1.10 ~ 1.40 |
磷(P) | ≤0.030 | ≤0.025 | ≤0.020 | ≤0.025 | ≤0.020 |
硫(S) | ≤0.020 | ≤0.012 | ≤0.012 | ≤0.015 | ≤0.010 |
钼(Mo) | 0.20 ~ 0.35 | 0.45 ~ 0.60 | 0.45 ~ 0.65 | 1.20 ~ 1.70 | |
镍(镍) | ≤0.30 | ≤0.50 | 0.40 ~ 1.00 | ≤0.30 | 0.20 ~ 0.40 |
铬(Cr) | ≤0.30 | ≤0.30 | ≤0.25 | ≤0.30 | ≤0.30 |
铜(铜) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 |
钒(V) | ≤0.050 | 0.02 ~ 0.06 | |||
铌(Nb) | 0.025 ~ 0.050 | ||||
脉码调制 | ≤0.25 | ||||
碳当量 | ≤0.48 | ≤0.48 | ≤0.48 | ≤0.43 | ≤0.48 |
ASTM A694年级 | 屈服强度最小。 | 抗拉强度最小。 | 伸长最小值。 | ||
MPa | ksi | MPa | ksi | % | |
A694 F42法兰 | 290 | 42 | 415 | 65 | 20. |
A694 F46法兰 | 315 | 46 | 415 | 60 | 20. |
A694 F48法兰 | 330 | 48 | 425 | 62 | 20. |
A694 F50法兰 | 345 | 50 | 440 | 64 | 20. |
A694 F52法兰 | 360 | 52 | 455 | 66 | 20. |
A694之作法兰 | 385 | 56 | 470 | 68 | 20. |
A694法郎法兰 | 415 | 60 | 515 | 75 | 20. |
A694 F65法兰 | 450 | 65 | 530 | 77 | 20. |
A694 F70法兰 | 485 | 70 | 565 | 82 | 18 |
ASME SA 694 F42板法兰制造商
